双层臂架管系列
TWIN-WALL BOOM ELBOW


我们的管件实行自动化生产，严格的原材料质量要求和精湛的工艺保证了高质量产品。
Our pipes are produced in an automatic system, the strictly controlled raw material and process ensure a consistent and high-quality product.

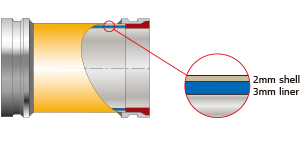

KKR 10101
我们的最长使用寿命的DN125双层直管有3mm的耐磨层和2.0mm的保护层，两端的碳化铬法兰保护管件免受过大冲击。它的使用寿命可达单层管的5倍以上。
Our longest lasting DN125/5 Twin-Wall System features a 3mm wear resistant pipe liner and 2mm steel shell, with the ends having a chrome carbide liner to protect the pipe against excessive wear. It can last 5 times longer than single layer hardened pipe.

管件描述：
KEY PIPE SPECIFICATIONS AT A GLANCE

安装部位：	臂架管
类型：	双层高频感应淬火
内径：	125mm
外径：	135mm
壁厚：	5.0mm（3mm+2mm）
硬度：	67HRC
工作压力：	85bar
管净重：	16kg/m
Location:	Boom Pipe
Type:	Twin wall Induction Hardened
Inside Diameter:	125mm
Outside Diameter:	135mm
Wall Thickness:	5.0mm(3mm+2mm)
Hardness:	67HRC
Working Pressure (min):	85bar
Pipe Weight (net):	16kg/m

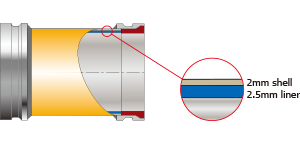

KKR 10103
我们使用最多的DN125双层直管有2.5mm的耐磨层和2.0mm的保护层，两端的碳化铬法兰保护管件免受过大冲击。
Our most popular DN125/5 Twin-Wall System features a 2.5mm wear resistant pipe liner and 2.0mm steel shell, with the ends having chrome carbide liner to protect the pipe against excessive wear.

管件描述：
KEY PIPE SPECIFICATIONS AT A GLANCE

安装部位：	臂架管
类型：	双层高频感应淬火
内径：	125mm
外径：	134mm
壁厚：	4.5mm（2.5mm+2mm）
硬度：	67HRC
工作压力：	85bar
管净重：	14.4kg/m
Location:	Boom Pipe
Type:	Twin wall Induction Hardened
Inside Diameter:	125mm
Outside Diameter:	134mm
Wall Thickness:	4.5mm（2.5mm+2mm）
Hardness:	67HRC
Working Pressure (min):	85bar
Pipe Weight (net):	14.4kg/m

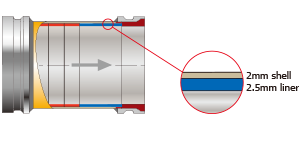

KKR 10104
我们的超耐磨臂架管在连接弯管的一端增加了额外的碳化铬保护套，减少额外的冲击，增加使用寿命。
Our most versatile Twin-Wall system having extra chrome carbide inserts at the end next to the elbow,to protect the pipe against excessive wear,lasting a longer time.

管件描述：
KEY PIPE SPECIFICATIONS AT A GLANCE

安装部位：	臂架管
类型：	双层耐磨加套管
内径：	125mm
外径：	134mm
壁厚：	4.5mm（2mm+2.5mm）
硬度：	67HRC
工作压力：	85bar
管净重：	14.4kg/m
Location:	Boom Pipe
Type:	Twin wall CCI Pipe
Inside Diameter:	125mm
Outside Diameter:	134mm
Wall Thickness:	4.5mm（2mm+2.5mm）
Hardness:	67HRC
Working Pressure (min):	85bar
Pipe Weight (net):	14.4kg/m

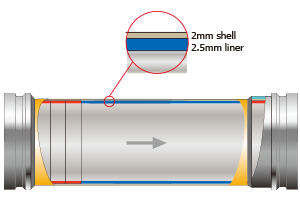

KKR 10105
我们的超耐磨臂架管在两端增加了额外的碳化铬保护套，减少额外的冲击，增加使用寿命。
Our most versatile Twin-Wall system having extra chrome carbide inserts at both ends ,to protect the pipe against excessive wear,lasting a longer time.

管件描述：
KEY PIPE SPECIFICATIONS AT A GLANCE

安装部位：	臂架管
类型：	双层耐磨加套管
内径：	125mm
外径：	134mm
壁厚：	4.5mm（2.5mm+2mm）
硬度：	67HRC
工作压力：	85bar
管净重：	14.4kg/m
Location:	Boom Pipe
Type:	Twin wall CCI Pipe
Inside Diameter:	125mm
Outside Diameter:	134mm
Wall Thickness:	4.5mm（2.5mm+2mm）
Hardness:	67HRC
Working Pressure (min):	85bar
Pipe Weight (net):	14.4kg/m
